晉力達回流焊中央支撐的功能及其重要性

發布時間:2024-04-27 瀏覽:次 責任編輯:晉力達



1. 回流焊中央支撐系統的作用:

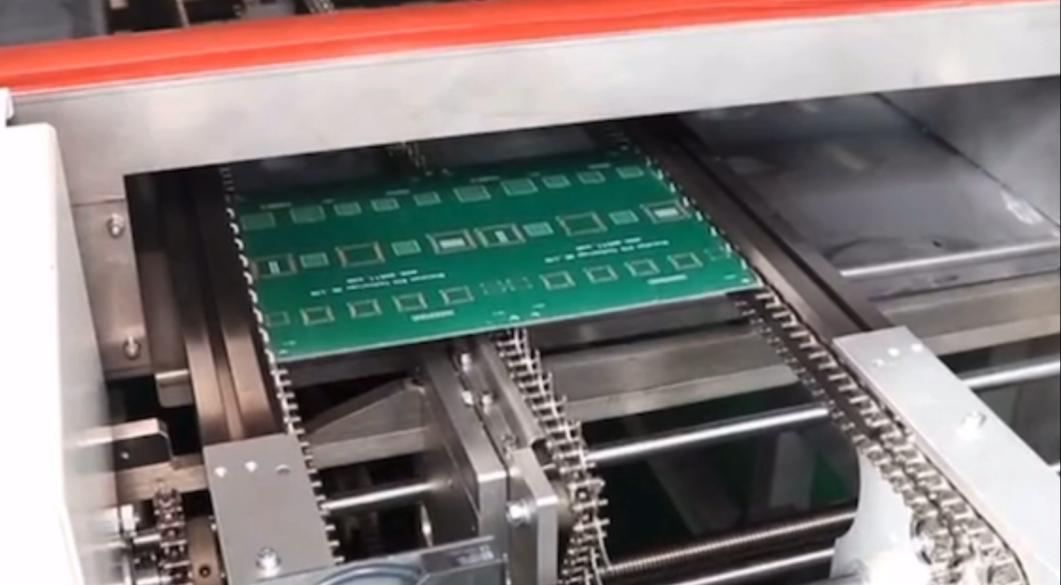

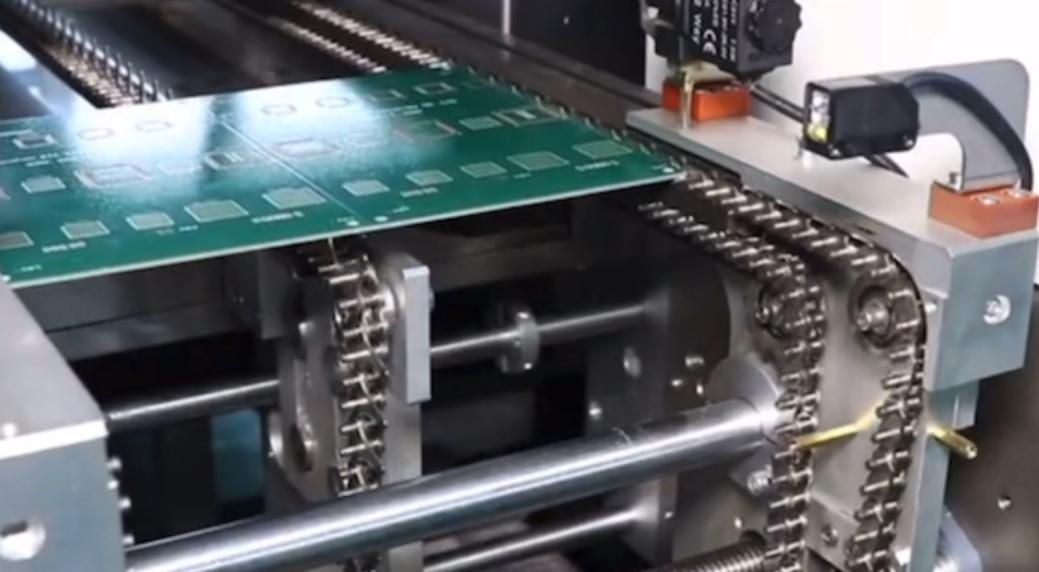

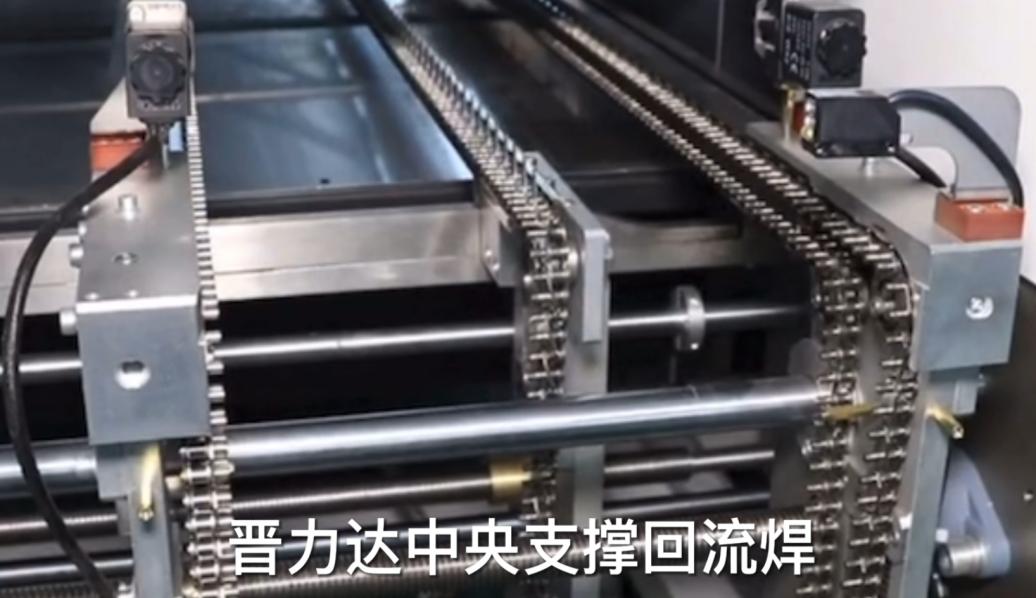

中央支撐系統是指在使用回流焊生產中用于支撐PCB電路板的裝置,位于PCB板的正下方。可以通過調節其位置已達到支撐各種產品重力中心,防止產品受熱變形。其主要作用是在回流焊內部高溫的環境中,保持電路板的不受熱發現下垂變形的情況。中央支撐系統在回流焊過程中扮演著穩定PCB、防止變形和確保元器件正確位置的重要角色。



2. 穩定PCB結構:


在回流焊生產過程中,電路板會經歷高溫的環境,焊料液化后形成均勻的焊點。如果PCB板在這個過程中發生扭曲或變形,可能導致焊接不均勻,甚至引起焊點質量問題。中央支撐的作用之一就是穩定PCB的整體結構,防止因溫度梯度引起的不均勻熱膨脹,從而確保焊接的一致性和可靠性。


3. 防止PCB翹曲和翹角:


高溫環境下,電路板的熱膨脹系數可能會導致其在焊接過程中發生翹曲或翹角。中央支撐通過提供額外的支撐,防止了這種變形。特別是對于大型電路板或具有密集元器件布局的電路板,中央支撐的重要性更為突出。




4. 保持元器件正確位置:


電路板上的元器件在焊接過程中需要保持其正確的位置,以確保焊接質量。中央支撐可以防止元器件在高溫環境中發生位置變化。這對于高密度元器件布局的電路板,尤其是表面貼裝技術(SMT)中使用的小型元器件而言至關重要。


5. 調整支撐結構以適應不同PCB:


由于電路板的尺寸和形狀多種多樣,中央支撐結構通常需要具備一定的調整能力,以適應不同規格的PCB。中央支撐設計采用可調節的結構,可以根據實際需要進行靈活的調整,確保適用于不同的電路板。


6. 材料的選擇與熱性能:


中央支撐系統的材料選擇直接關系到其在高溫環境中的性能。通常,這些支撐需要具有良好的熱傳導性能,以便有效地分散焊接過程中的熱量,避免過度集中導致焊接不均勻。在材料選擇上,通常會考慮到其熱膨脹系數與PCB相匹配,以減少因熱膨脹引起的應力。


7. 自動化制程中的應用:


在大規模電子制造中,特別是在表面貼裝技術中,通常采用自動化設備進行回流焊。晉力達回流焊中央支撐的設計考慮到自動化設備的適配性,以確保在高效率的生產線上仍然能夠提供穩定的支持。



8. 質量控制與工藝改進:

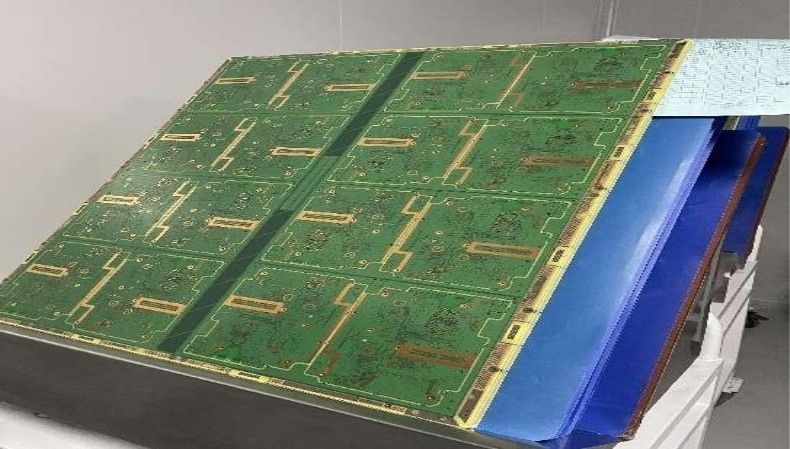

中央支撐的合理設計和應用對于PCB板的整體質量控制至關重要。晉力達通過在制程中迭代更新不斷優化中央支撐的設計,已幫助大量客戶解決由于PCB板變形導致的一系列焊接后端處理難題,例如:晉力達簽約的A客戶由于新能源汽車PCB板寬度達700mm(如下圖),之前采購國內另一家回流焊沒有中央支撐系統,受制于PCB寬度較大無法解決線路板受熱下垂變形的問題,焊接后部分元件浮高,導致返修,我司推薦客戶使用中央支撐款回流焊提高焊接的一致性,減少因電路板變形引起的焊接質量問題,從而推動工藝的不斷改進。




總結:


中央支撐在回流焊中扮演著重要的支持和穩定作用。通過保持電路板的平穩結構、防止變形、保持元器件正確位置,中央支撐確保了焊接的一致性和可靠性。在電子制造中,對中央支撐的合理設計和應用是提高焊接質量、推動制程改進的關鍵一環。因此,在進行回流焊工藝設計時,對中央支撐的選擇和設計應該充分考慮到電路板的尺寸、元器件布局以及制程的自動化需求,以確保在高溫環境中焊接的穩定性和可控性。
